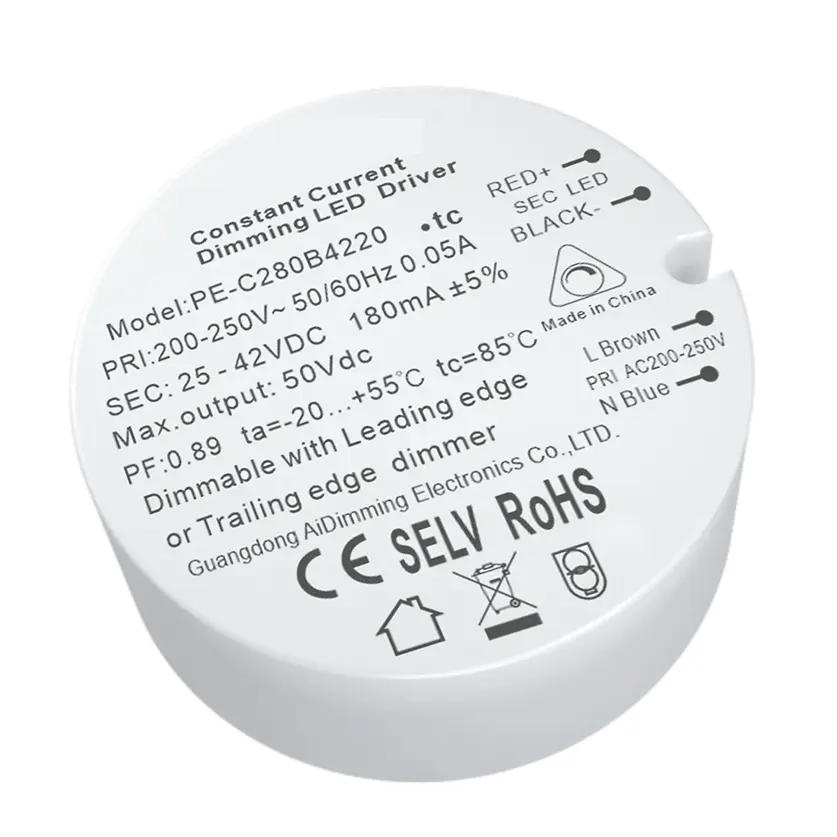

Pemacu LED Boleh Dimalapkan Triak Arus Malar 8.4W

PE-C280 ialah salah satu daripada pemacu LED boleh dimalapkan triac arus malar 8.4W yang dibangunkan oleh China maufacturer Starwell dengan faktor kuasa tinggi, kecekapan tinggi, ketepatan tinggi, penggunaan cip kawalan suis kehilangan rendah stabil yang cekap dan komponen prestasi tinggi menjadikannya tanpa bunyi bising, jangka hayat dan ciri-ciri lain. Pemandu menggunakan teknologi pengaliran haba gel silika, yang boleh menahan suhu 55 ℃ yang tinggi.

Hantar Pertanyaan

Sebagai pengilang profesional, Starwell ingin memberikan anda pemacu LED boleh malap triak arus berterusan 8.4W berkualiti tinggi, yang sesuai untuk pemalap RPC MOSFET dan pemalap FPC TRAIC.

Spesifikasi

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
OUTPUT	Voltan Output	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	Voltan Keluaran Maks	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Voltan Keluaran Bukan Beban	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Arus Keluaran	350mA	200mA	700mA	700mA	300mA
	Kuasa Keluaran	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	Tahap Strob	kerlipan rendah(8%)
	Julat Peredupan	2~100%,
	Kekerapan Peredupan PWM
	Ketepatan Semasa	±5%
	Riak & Kebisingan	=500mv p-p
INPUT	Antara Muka Dimalapkan	Triac Tepi terdepan/Tepi tralling
	Julat Voltan Masukan	200-250Vac
	Kekerapan	50/60Hz
	Input Arus	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	Faktor Kuasa	PF>0.9(pada beban penuh)	PF>0.9(pada beban penuh)	PF>0.88(pada beban penuh)	PF>0.88(pada beban penuh)	PF>0.88(pada beban penuh)
	THD	230Vac@THD <20% (pada beban penuh)
	Kecekapan (jenis)	77%	79%	77%	77%	77%
	Arus Masuk (jenis)	Permulaan sejuk0.8A	Permulaan sejuk0.8A	Permulaan sejuk1.54A	Permulaan sejuk0.8A	Permulaan sejuk0.8A
	Anti Lonjakan	L-N: 1.5kV
	Arus Kebocoran	<0.25mA/230Vac
PERSEKITARAN	Suhu Bekerja	tc: 55°C tc: 85°C
	Kelembapan Bekerja	20 ~ 95%RH, tidak pemeluwapan
	Suhu Penyimpanan, Kelembapan	-40 ~ 80°C, 10~95%RH
	Temp. Pekali	±0.03%/°C(0-50)°C
	Getaran	10~500Hz, 2G 12min./1kitaran, tempoh selama 72min. setiap satu di sepanjang paksi X, Y, Z.
PERLINDUNGAN	Perlindungan Terlalu Panas	Melaraskan atau mematikan arus keluaran secara bijak jika suhu PCB ≥110°C, , pulih secara automatik.
	Perlindungan Lebih Beban	Matikan output apabila diberi nilai power≥102%, auto pulih.
	Perlindungan Litar pintas	Matikan secara automatik jika berlaku litar pintas, auto pulih.
	Perlindungan bukan beban	Matikan output jika tiada beban, auto pulih apabila beban kembali normal.
KESELAMATAN & EMC	Menahan Voltan	I/P-O/P: 3750Vac
	Rintangan Pengasingan	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Piawaian Keselamatan	IEC/EN61347-1, IEC/EN61347-2-13
	Emisi EMC	EN55015, EN61000-3-2 Kelas C, IEC61000-3-3
	Kekebalan EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard Ujian Strob	IEEE 1789
LAIN-LAIN	Dimensi	43.2×0.5mm(D×H)
	Pembungkusan	PADA beg
	Berat (G.W.)	42g±5g

Invois:

● Pemacu pemalapan potong fasa LED, julat pemalapan 2-100%

● Sesuai untuk pemalap RPC MOSFET dan pemalap FPC TRAIC

● PFC aktif

● Perlindungan: litar pintas/voltan lebih/arus lebih

● Teknologi pengaliran haba gel silika, angin sejuk semula jadi

● Kelantangan ultra kecil

● Sesuai untuk pencahayaan rumah LED dan pencahayaan komersial

● Selamat tanpa peranti perlindungan beban

● Pemasangan ekonomi dan mudah

● mematuhi piawaian keselamatan peralatan pencahayaan dunia

● Kelas perlindungan II

● Waranti tiga tahun

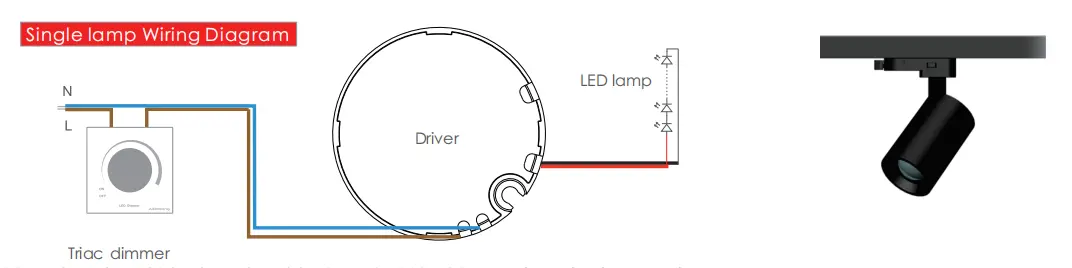

Rajah Pendawaian:

Pendawaian:

Wayar keluaran: Kabel PVC merah dan hitam 20AWG, panjang 200-230mm, keperluan pelucutan wayar: 5-7mm

Wayar input: 20AW Brown Blue VDE wayar berpenebat berganda, panjang 150-160mm, keperluan pelucutan wayar: 5-7mm

Penggunaan bimbingan:

1. Sila beri perhatian kepada perbezaan antara input dan output, sambung dengan betul, kemudian hidupkan

2. Sila sambungkan terlebih dahulu beban output DC, buka bekalan kuasa selepas memeriksa; dalam mod arus malar, jika kuasa pada litar atobuka, sila padamkan bekalan kuasa dan tidak boleh menyambungkan LED sehingga tenaga elektik disimpan oleh keluaran keluaran, atau ia boleh merosakkan LED;

3. Bekalan kuasa jenis ini hanya terhad kepada penggunaan lampu LED dan tanglung, julat votaj input ialah AC200-250v, kapas penebat haba dan barang-barang lain yang menghalang pelesapan haba produk, yang sesuai dengan produk di bawah voltan keluaran yang ditentukan Spesifik, julat arus, suhu persekitaran penggunaan adalah -20-45, dan tidak menutupi persekitaran produk ini, dan tidak melindungi persekitaran produk ini. menikmati tiga tahun percuma jaminan.

Keadaan abnormal dan kaedah rawatan yang sepadan:

1. Lampu LED tidak menyala selepas pemacu malap disambungkan pada masa pertama, sila matikan input AC dan semak seperti berikut:.

a) Sama ada hubungan buruk DC output:

b) Sama ada kekutuban keluaran DC diterbalikkan, atau papan LED dikimpal anti;

c) Sama ada input AC adalah hubungan buruk: uji selepas menghapuskan kegagalan ini.

2. Peranti mempunyai sambungan yang baik, lampu LED, tetapi lampu LED, sila matikan input AC, kemudian semak output DC.

a) overload.under load.

b) Sama ada parameter dan parameter sebenar sepadan atau tidak.

3. Sila berkomunikasi dengan kami dengan pantas jika anda mempunyai sebarang soalan dalam penggunaan, kami akan cuba sedaya upaya untuk menyelesaikan masalah dengan anda.
