Teardown Pengecas Pantas GaN 140W Baharu Apple

Pengecas pantas 140W baharu Apple didatangkan dengan model A3607 yang serba baharu. Sebagai aksesori pengecasan serba baharu yang direka oleh Apple untuk peranti generasi akan datang, pendedahan A3607 telah mencetuskan perhatian meluas industri terhadap penyelesaian pengecasan peranti Apple yang akan datang.

Dengan penampilan, saiz dan parameternya pada asasnya sama seperti model sebelumnya, adakah seni bina dalamannya telah diselaraskan? Adakah komponen teras telah dinaik taraf? Dengan soalan-soalan ini, ChargerLAB menjalankan pembongkaran terperinci pengecas pantas Apple 140W A3607 baharu serta-merta, dan kini akan mendedahkan struktur dalamannya yang sebenar.

Penampilan Pengecas Pantas 140W Apple

Pembungkusan ini menampilkan reka bentuk minimalis klasik, dengan logo Apple, nama produk dan penampilan dicetak di hadapan.

Pelekat parameter produk dilampirkan pada sisi.

Gambar dekat parameter pada pelekat akan diperkenalkan dalam bahagian paparan fizikal produk kemudian.

Pengecas serasi dengan peranti USB‑C, dan disyorkan secara rasmi untuk digunakan dengan MacBook Pro 16‑inci yang dilengkapi dengan port MagSafe 3.

Penyesuai kuasa dikilangkan di dalam negara, dengan tarikh pengeluaran 2026 dan model A3607.

Pakej ini termasuk pengecas dan manual pengguna.

Pengecas dibalut dengan kertas pelindung untuk mengelakkan calar dalam keadaan asalnya.

Penampilan pengecas pantas 140W baharu Apple adalah sama dengan model sebelumnya, dengan kemasan berkilat berkilat tinggi dan peralihan sudut bulat.

Logo Apple berpusat di hadapan dan belakang badan.

Maklumat parameter pengecas dicetak pada satu sisi badan.

Parameter Produk Secara Dekat

Input: 100–240V~ 50/60Hz 2A

(USB PD) Output: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Pengecas telah lulus pensijilan CCC dan KC.

Nama produk, model dan langkah berjaga-jaga dicetak pada bahagian lain selongsong.

Model pengecas pantas 140W baharu Apple ialah A3607.

Pengecas dilengkapi dengan pin standard Cina boleh lipat, dengan reka bentuk dwisayap pada kedua-dua belah.

Pin menggunakan reka bentuk modul bebas klasik dan boleh ditanggalkan dan diganti.

Dekat tapak penetapan berbentuk T, yang juga boleh berfungsi sebagai wayar pembumian.

Selongsong modul ditandakan dengan penarafan 250V~ 2.5A dan Jabil Inc., menunjukkan modul pin dibekalkan oleh Jabil. Terutama, klip logam untuk penetapan tambahan ditambah di dalam slot modul untuk memastikan modul tidak mudah longgar selepas penggunaan jangka panjang.

Selain itu, reka bentuk pin berbeza daripada versi lama.

Hujung keluaran dilengkapi dengan port USB‑C tunggal dengan teras plastik putih.

Cangkerang bekas port USB‑C juga direka bentuk secara bebas.

Panjang badan yang diukur bagi pengecas pantas 140W baharu Apple ialah 95.68mm.

Lebarnya ialah 74.35mm.

Ketebalannya ialah 28.51mm.

Diletakkan bersebelahan dengan pengecas pantas gallium nitrida 140W lama Apple A2452, rupa dan dimensi utama penyesuai kuasa baharu dan lama adalah sama sepenuhnya.

Persepsi saiz intuitif pengecas di tangan.

Di samping itu, produk itu mempunyai berat kira-kira 285g.

Diuji dengan ChargerLAB POWER‑Z KM003C untuk mengesan protokol keluaran port USB‑C, ia menyokong protokol pengecasan PD3.1 dan DCP.

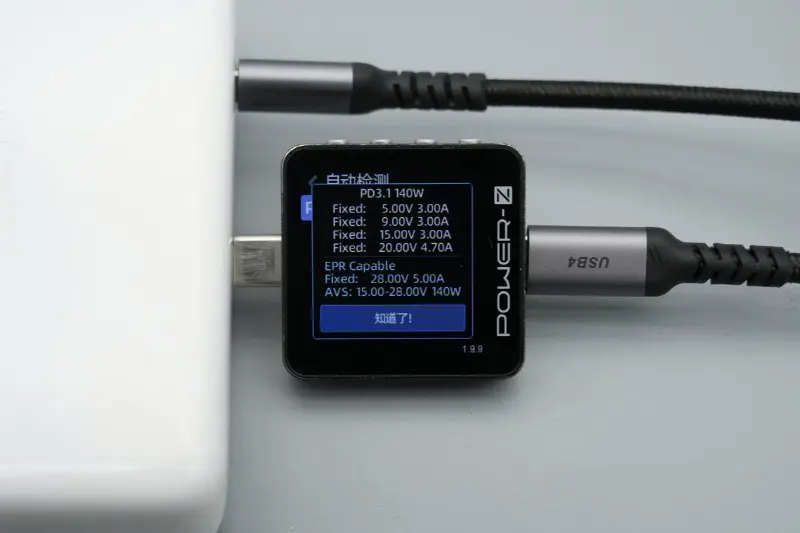

Paket PDO menunjukkan bahawa port USB‑C juga mempunyai lima gear voltan tetap: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, serta gear voltan 15–28V 140W AVS.

Apabila mengecas iPhone 17 Pro Max dengan pengecas pantas 140W baharu Apple, kuasa pengecasan yang diukur ialah kira-kira 36.34W.

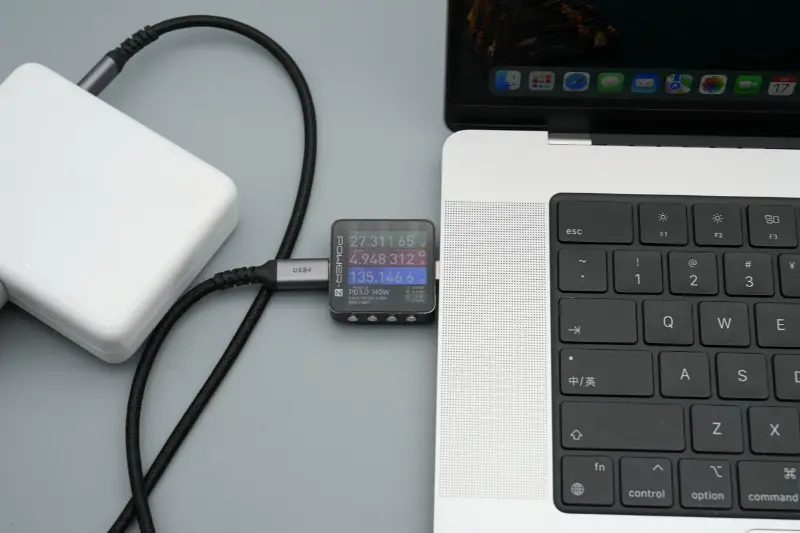

Semasa mengecas MacBook Pro, kuasa pengecasan yang diukur adalah lebih kurang 135.15W, berjaya mendayakan pengecasan pantas 28V 5A 140W.

Teardown Pengecas Pantas 140W Apple

Selongsong pengecas dibuka dengan memotong di sepanjang sisi.

Selongsongnya sangat tebal untuk perlindungan yang kuat, dan bahagian tepinya dilekatkan untuk menguatkan modul dalaman.

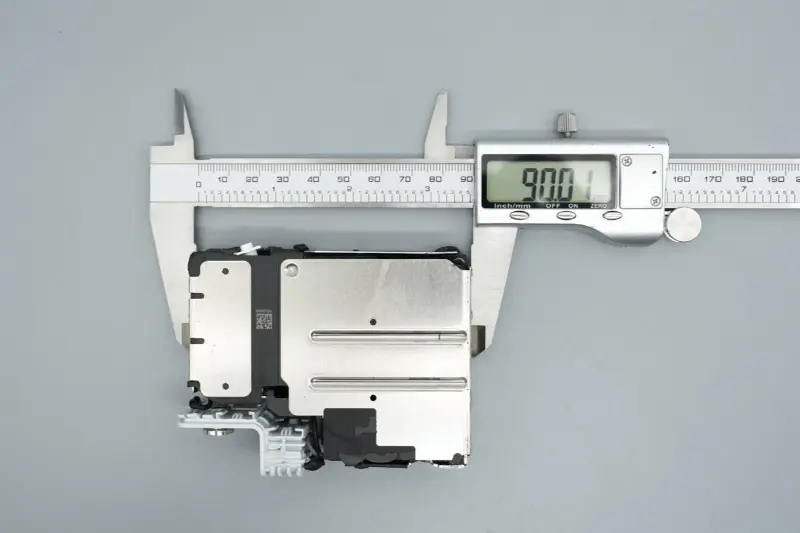

Panjang diukur modul dalaman ialah 90.01mm.

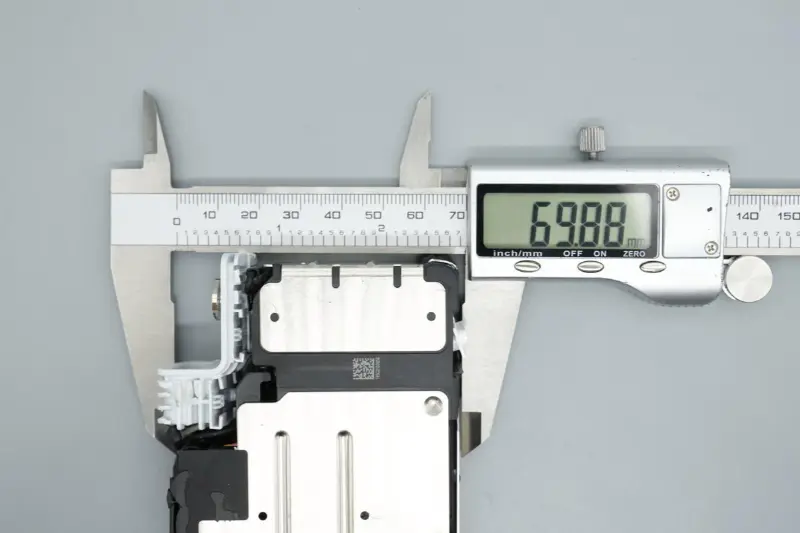

Lebarnya ialah 69.88mm.

Ketebalannya ialah 23.52mm.

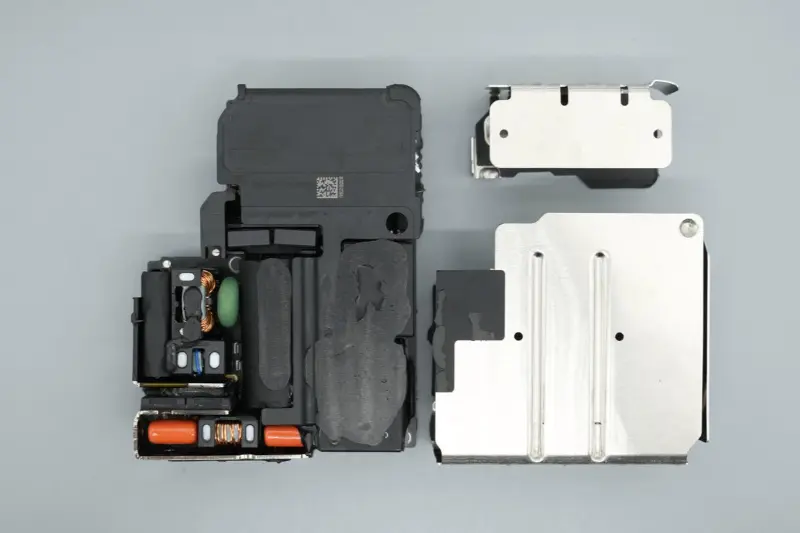

Modul PCBA ditutup dengan dua cengkerang logam bersepadu untuk pelesapan haba yang seragam.

Cangkerang logam dipasang dengan skru.

Pita penebat dilekatkan pada beberapa kawasan di sisi.

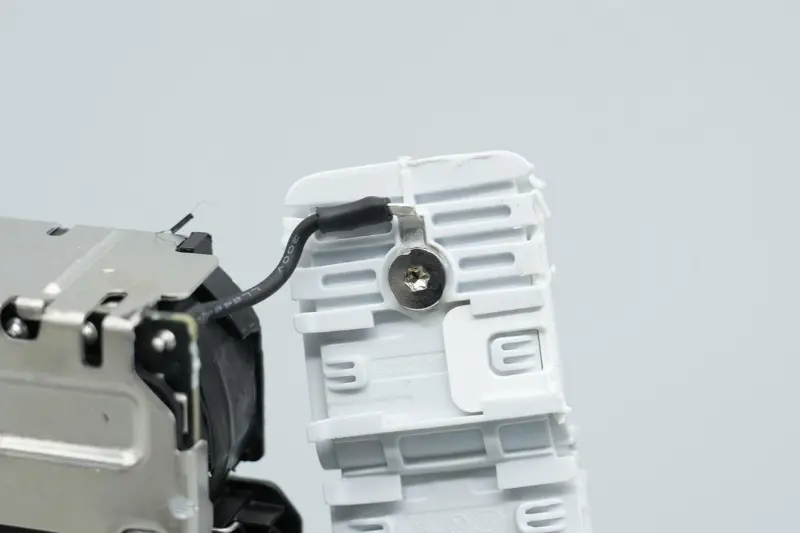

Wayar di hujung input disambungkan ke tapak penetapan berbentuk T untuk pembumian.

Tiub pengecutan haba digunakan untuk penebat pada titik kimpalan terminal wayar AC.

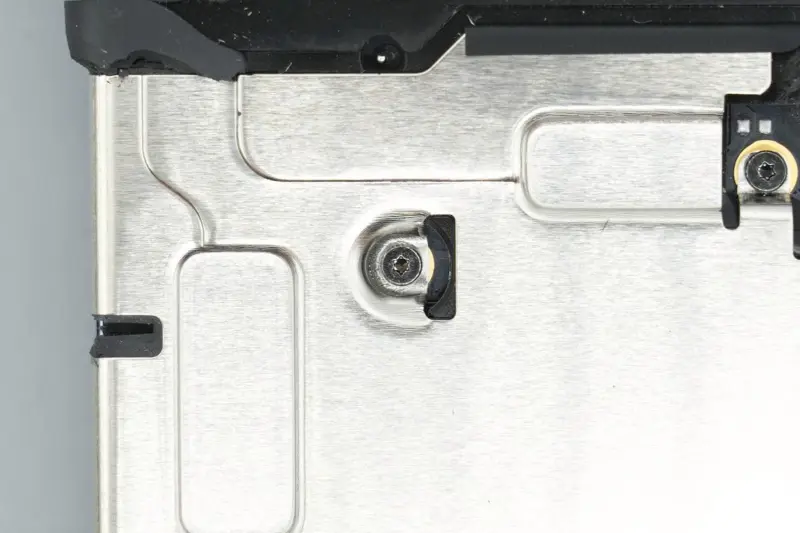

Tanggalkan skru untuk menanggalkan cengkerang logam.

Rawatan penebat digunakan pada bahagian dalam cangkang logam yang sepadan dengan bahagian belakang papan utama dan kawasan lain.

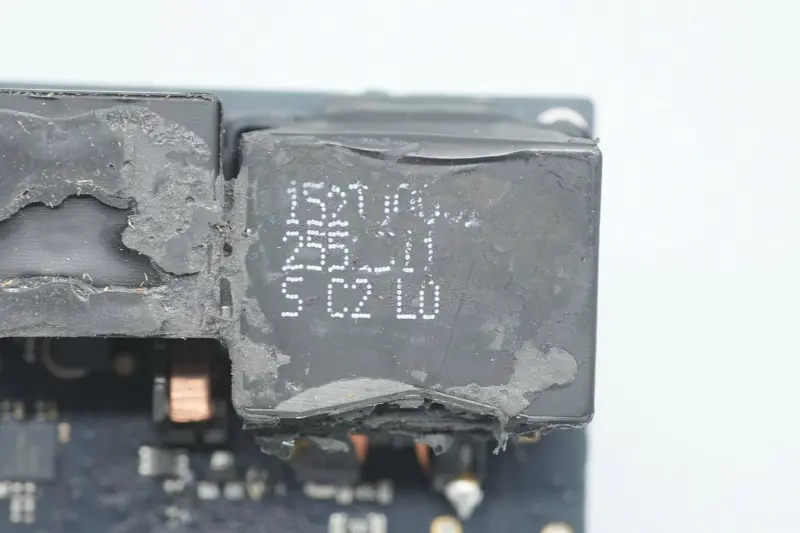

Penutup plastik meliputi kawasan pengubah modul, dan komponen seperti kapasitor dan induktor dilekatkan.

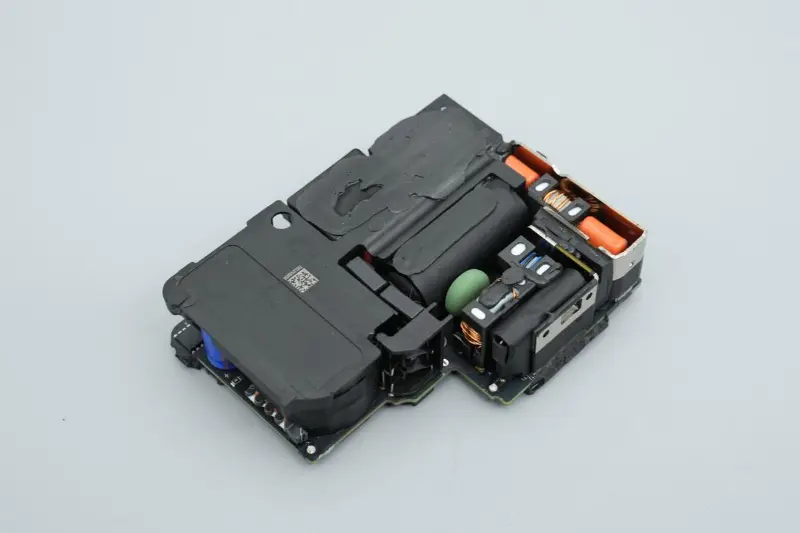

Tanggalkan penutup plastik, dan bingkai plastik bersarang di kawasan tengah untuk tetulang dan pengasingan.

Bahagian belakang papan utama ditutup dengan pad getah lembut untuk perlindungan.

Tanggalkan pad pelindung, dan anda dapat melihat bahawa gam konduktif terma digunakan pada kawasan cip yang sepadan dan pelekat konduktif terma grafit dilekatkan.

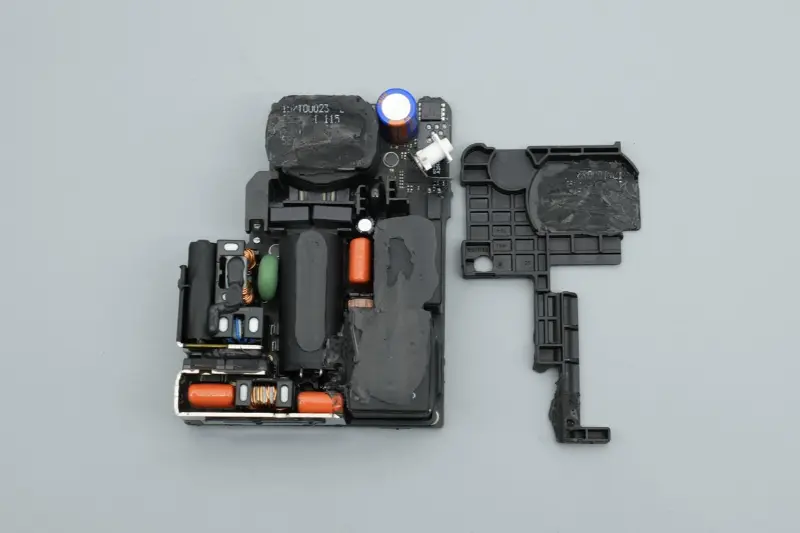

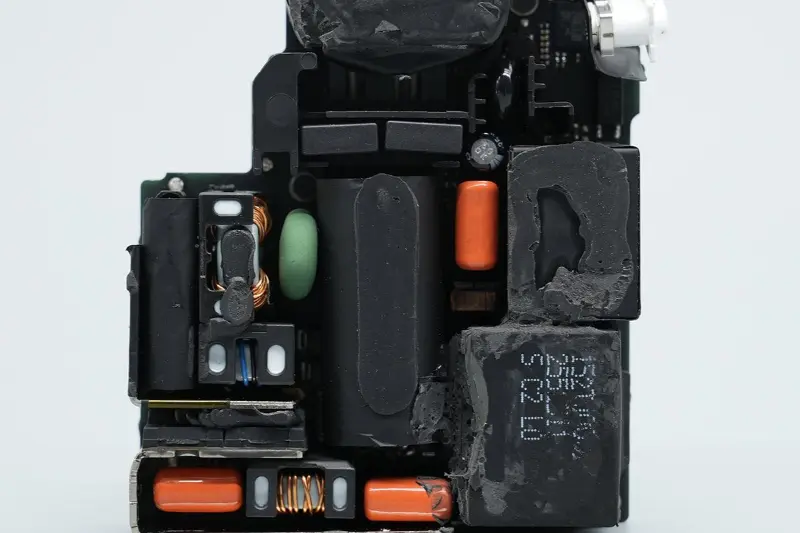

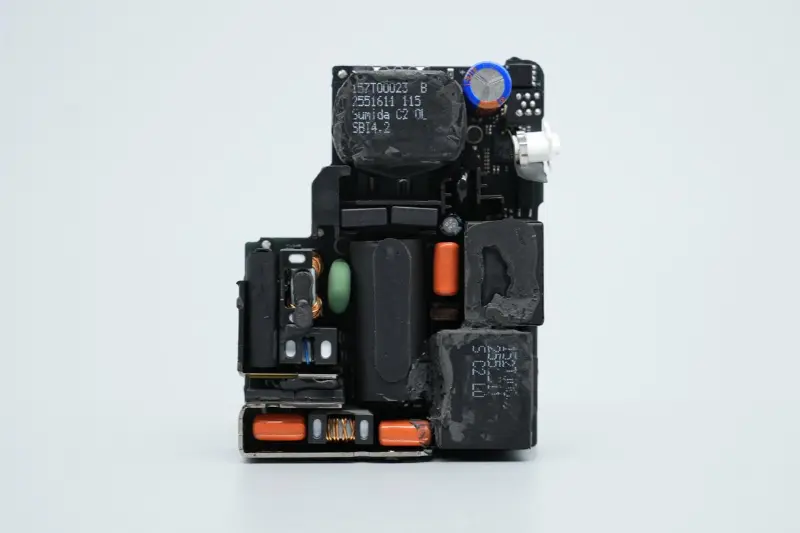

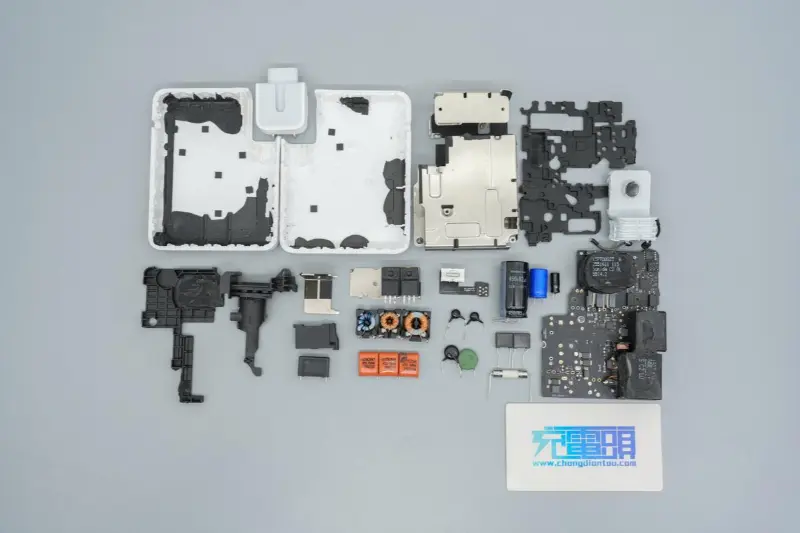

Bahagian hadapan modul PCBA disusun dengan fius, induktor mod biasa, kapasitor elektrolitik penapis voltan tinggi, pengubah arus, kapasitor filem, kapasitor bekalan kuasa, induktor rangsangan PFC, induktor induktor injak turun, transformer dan peranti lain, dengan susun atur keseluruhan yang padat dan teratur.

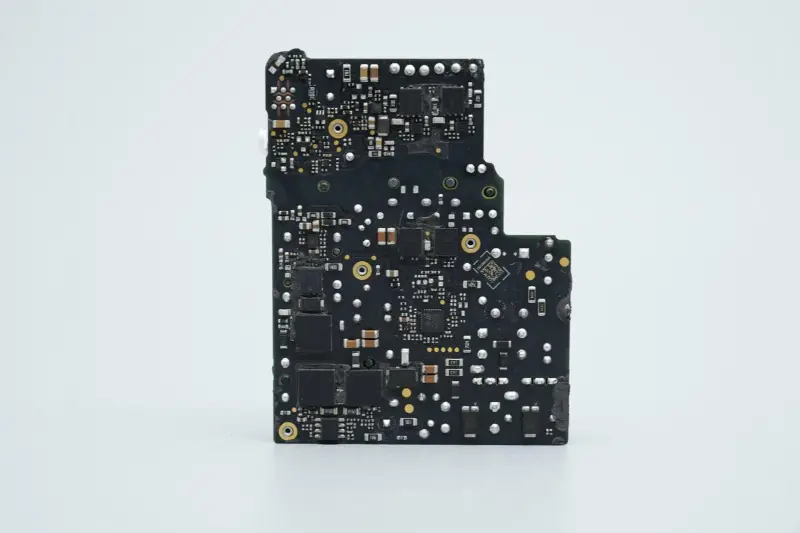

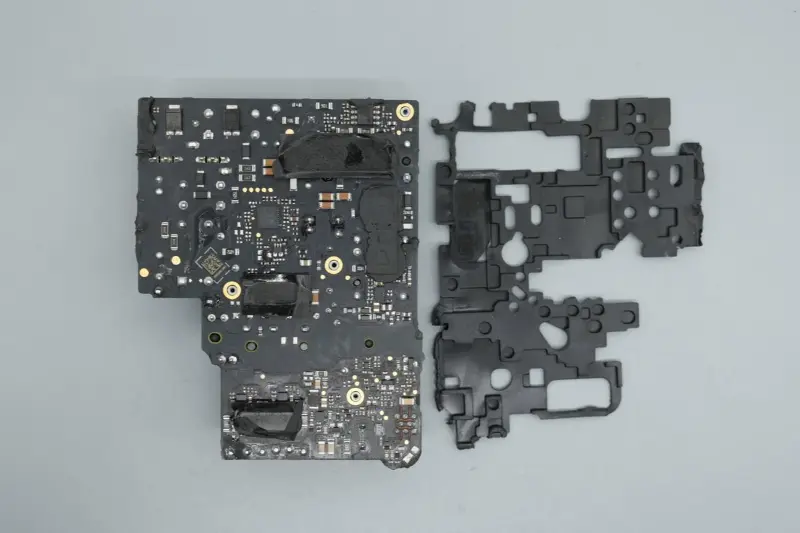

Bahagian belakang papan PCB dilengkapi dengan pengawal yang berkaitan dan tiub MOS untuk litar rangsangan PFC dan litar bekalan kuasa pensuisan LLC.

Dua sink haba tambahan dipasang pada hujung input modul PCBA, dengan dua tiub MOS penerus aktif Infineon di antaranya.

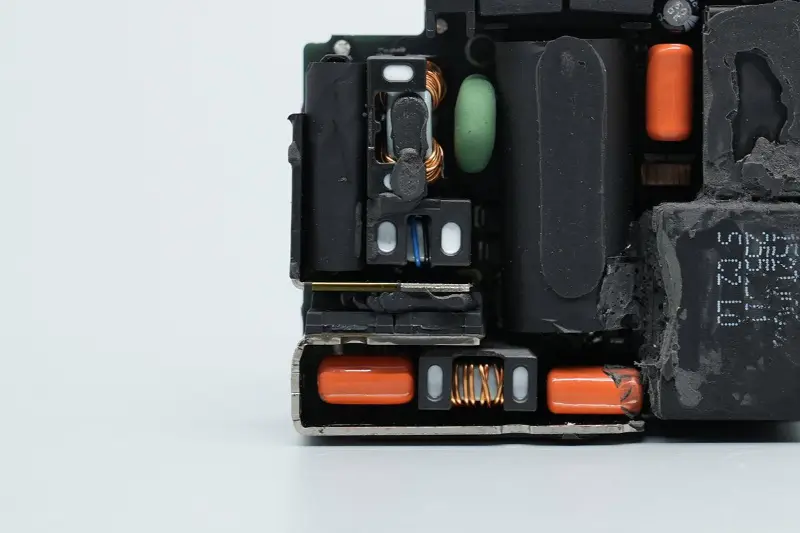

Kawasan yang dikelilingi oleh dua sink haba juga dilengkapi dengan fius, kapasitor keselamatan X2, induktor mod biasa, varistor, kapasitor penapis filem, induktor penapis dan peranti lain.

Fius disusun di atas kapasitor keselamatan X2 dan dibalut dengan pita.

Tanggalkan pita, dan anda boleh melihat bahawa kapasitor keselamatan X2 ditutup dengan cangkerang plastik untuk pengasingan, dan kedua-dua komponen itu dibalut dan diikat dengan pita.

Arus undian fius ialah 3.15A, dan tiub penebat dipasang pada satu pin kimpalan.

Gambar dekat kapasitor X2 keselamatan dengan kapasiti 0.22μF.

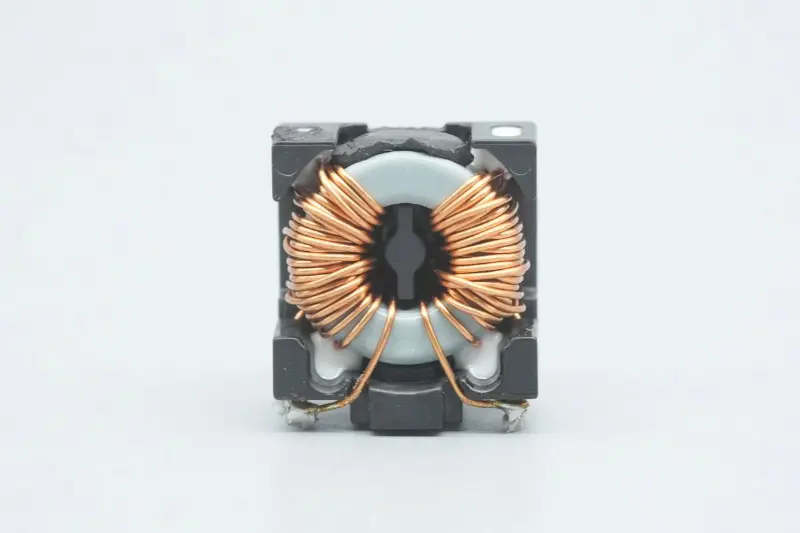

Induktor mod biasa digunakan untuk menapis gangguan EMI, dan dikimpal dengan kurungan plastik.

Gambar dekat satu lagi induktor mod biasa.

Varistor TVR10621M digunakan untuk perlindungan voltan lampau input.

Hujung input menggunakan penerus jambatan yang terdiri daripada empat diod.

Gambar dekat diod keempat.

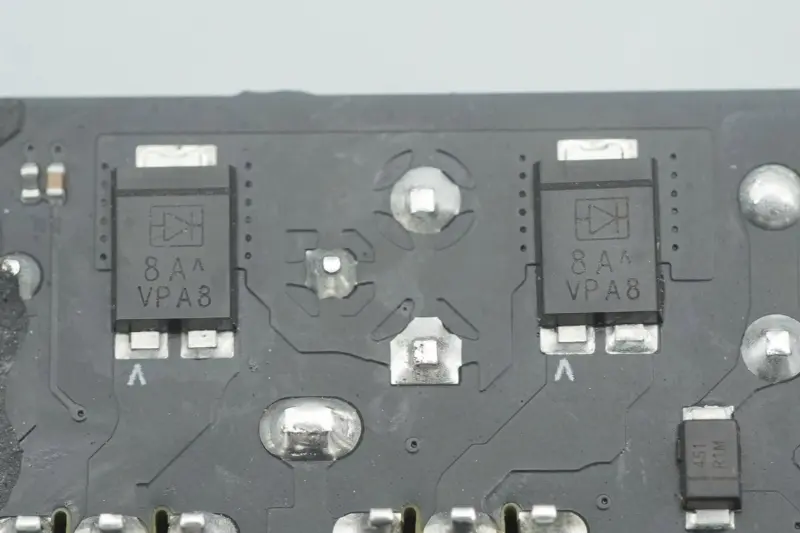

Gambar dekat dua diod lain, dipasangkan dengan Infineon CoolMOS IPA65R095C7 untuk pembetulan aktif.

Dua tiub MOS penerus aktif adalah daripada Infineon, model tersuai untuk Apple, bertanda 65C095C7, dibungkus dalam TO‑220FP, digunakan untuk meningkatkan kecekapan pembetulan.

Gambar dekat dua kapasitor filem dengan spesifikasi 1μF 450V.

Jarak dekat induktor penapis cincin magnet, diperkukuh dengan gam.

Induktor rangsangan PFC dan induktor injak turun dipasang di hujung yang lain.

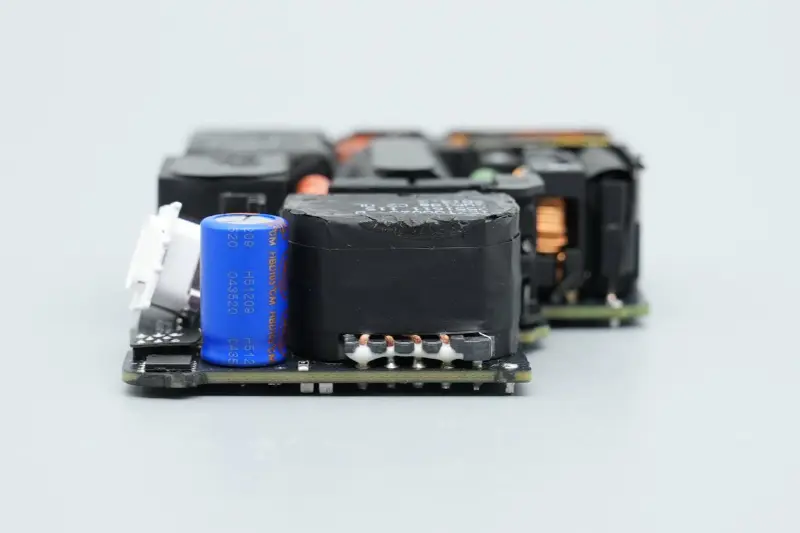

Kawasan tengah dilengkapi dengan kapasitor elektrolitik penapis voltan tinggi, pengubah arus, kapasitor filem, kapasitor resonans, kapasitor bekalan kuasa cip kawalan utama, kapasitor Y dan peranti lain. Kapasitor elektrolitik penapis voltan tinggi dibalut dengan pita penebat dan diletakkan secara mendatar.

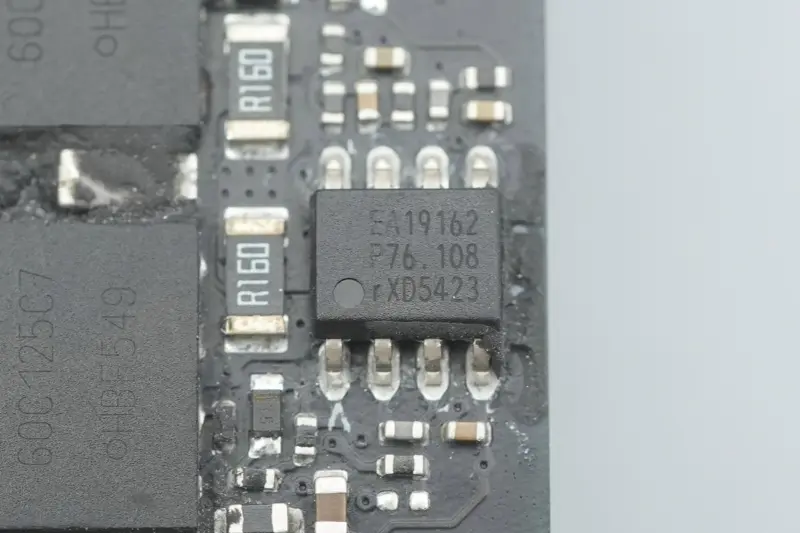

Pengawal PFC adalah daripada NXP, model TEA19162T, dengan fungsi nyahcas kapasitor X bersepadu, beroperasi dalam mod kuasi-resonan atau mod DCM. Ia menyokong julat voltan input 70–276V, menyepadukan permulaan lembut dan hentian lembut, dan memberikan output terkawal rangsangan yang tepat.

TEA19162T mengguna pakai pensuisan lembah atau pensuisan voltan sifar untuk meminimumkan kehilangan pensuisan, menyokong pengehadan kekerapan untuk mengurangkan kehilangan pensuisan, dan menyokong mod pecah untuk mengurangkan penggunaan kuasa. Dibungkus dalam SO8.

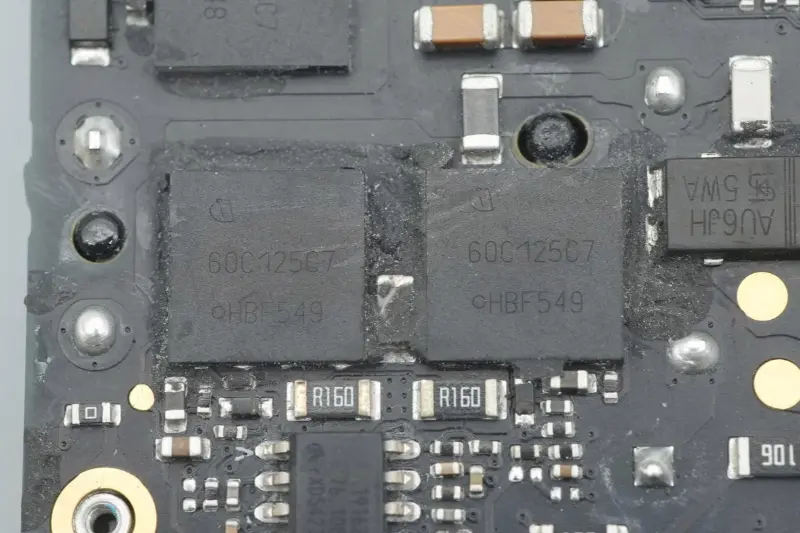

Tiub suis PFC adalah daripada Infineon, bertanda 60C125C7, dibungkus dalam VSON‑4.

Gambar dekat induktor rangsangan PFC.

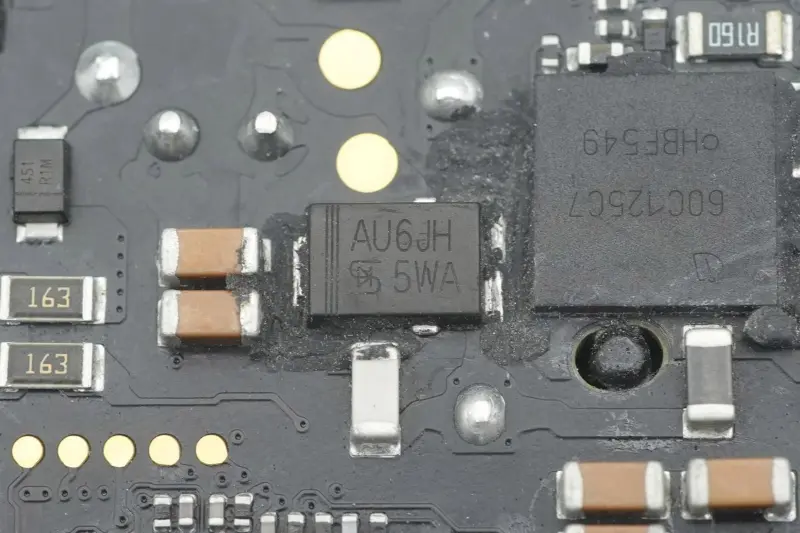

Diod penerus PFC adalah daripada Semikonduktor Taiwan, model TUAU6JH, diod pemulihan pantas dengan spesifikasi 600V 6A, dibungkus dalam TO‑277A.

Kapasitor elektrolitik penapis voltan tinggi adalah daripada Rubycon, dengan spesifikasi 450V 82μF.

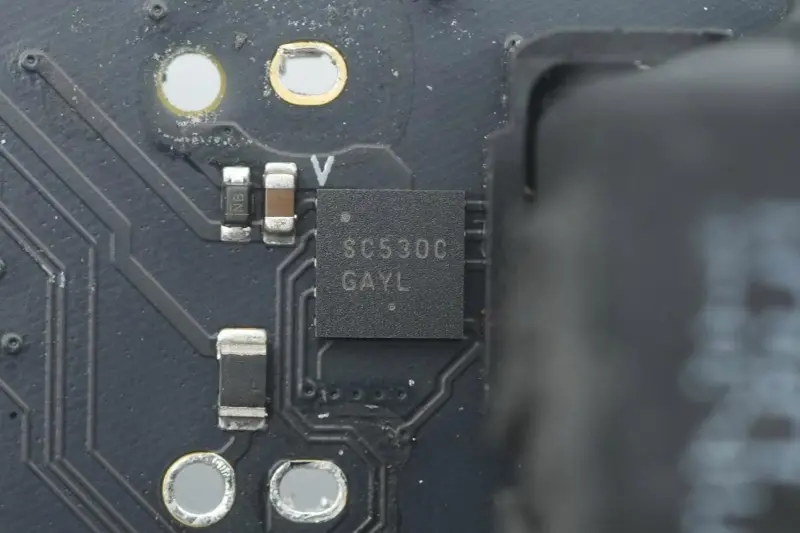

Pemacu untuk tiub suis Infineon dan STMicroelectronics ialah model tersuai daripada ON Semiconductor, bertanda SC530C.

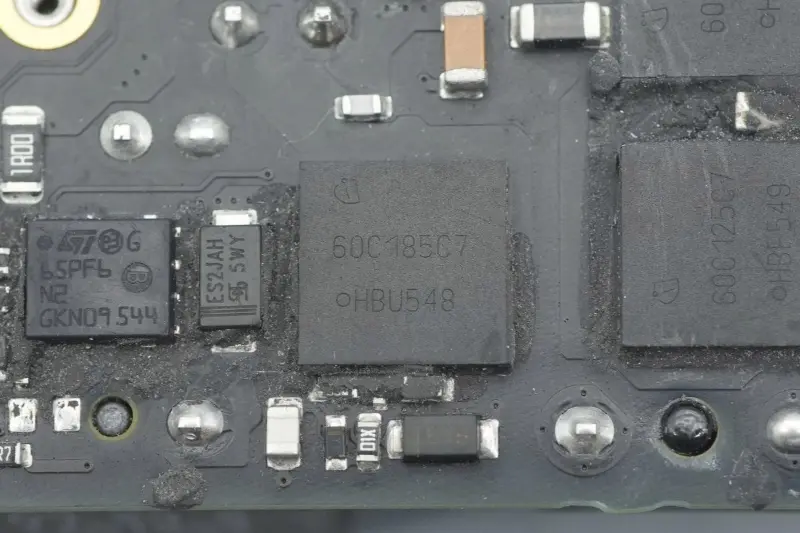

Tiub MOS tersuai daripada Infineon, bertanda 60C185C7, model tersuai untuk Apple, dibungkus dalam VSON‑4.

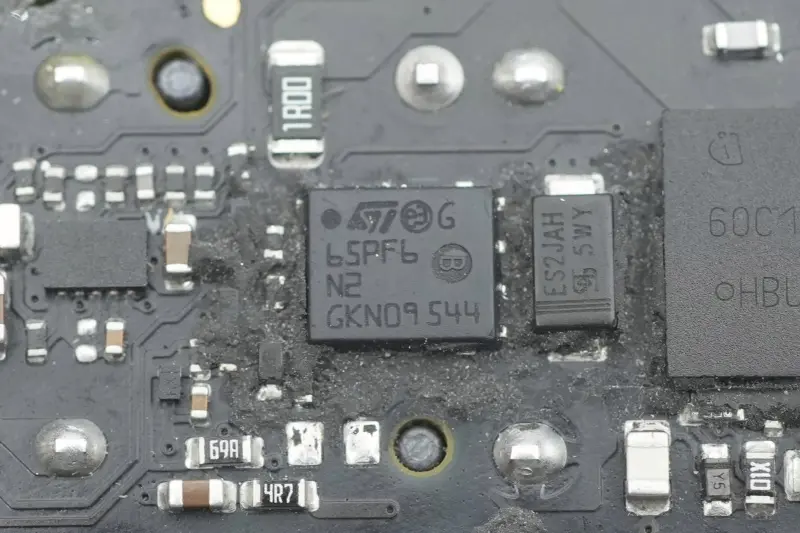

Satu lagi tiub MOS adalah daripada STMicroelectronics, bertanda 65PF6N2, dibungkus dalam PowerFLAT 5x6 HV.

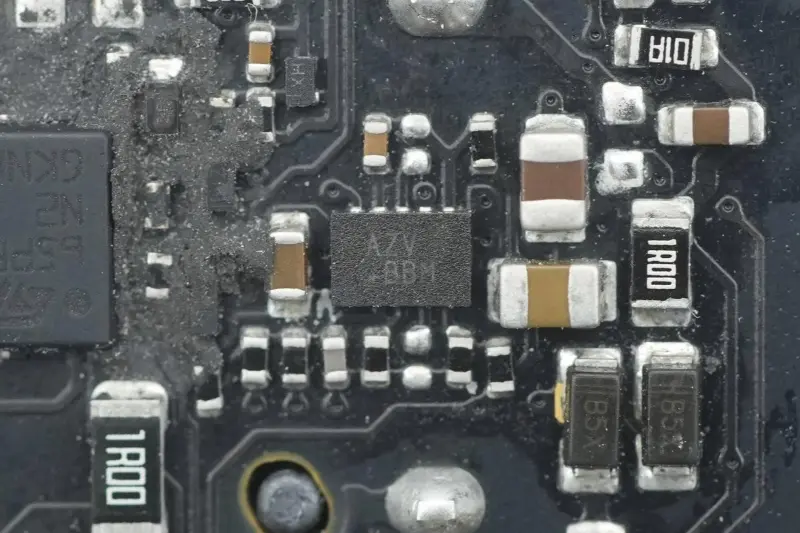

Cip bertanda AZV.

Transformer semasa untuk mengesan arus masukan peringkat step-down.

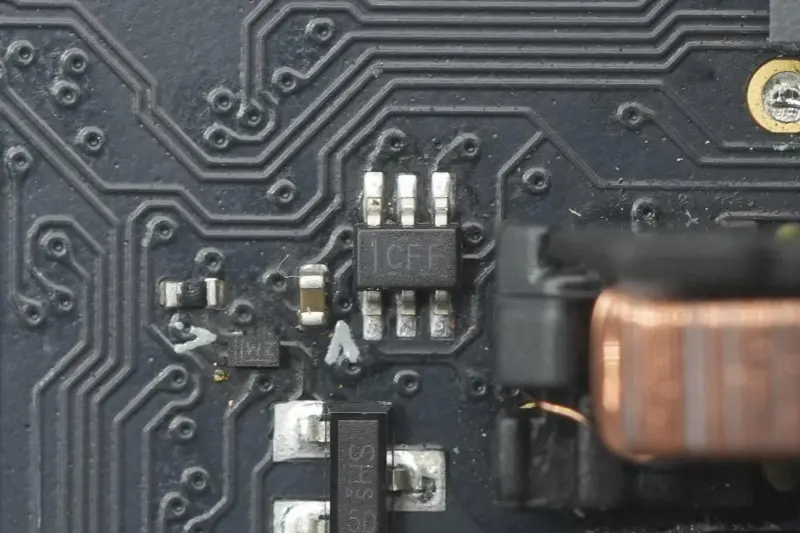

Penyongsang dwi saluran 1.65–5.5V dengan input pencetus Schmitt adalah daripada Texas Instruments, bertanda CFF, model SN74LVC2G14, dibungkus dalam SC70.

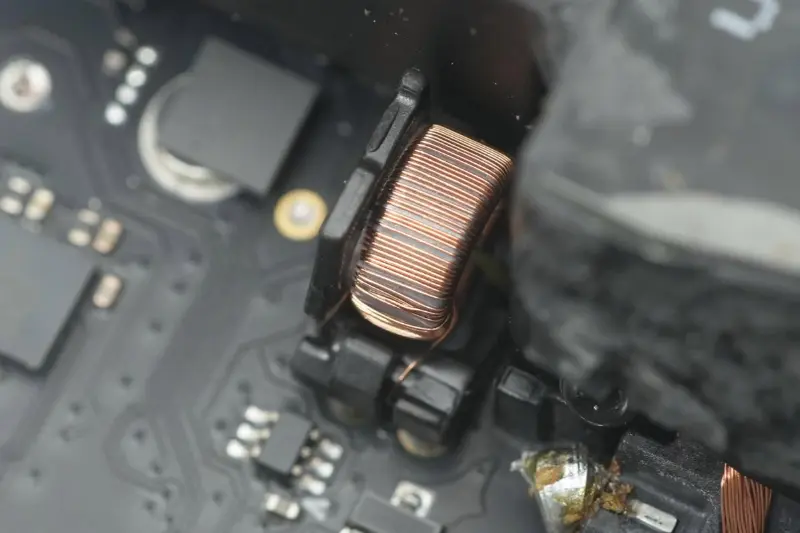

Gambar dekat induktor injak turun.

Kapasitor penapis filem ketiga mempunyai spesifikasi 1μF 450V.

Kapasitor bekalan kuasa cip kawalan utama juga daripada Rubycon, dengan spesifikasi 35V 47μF.

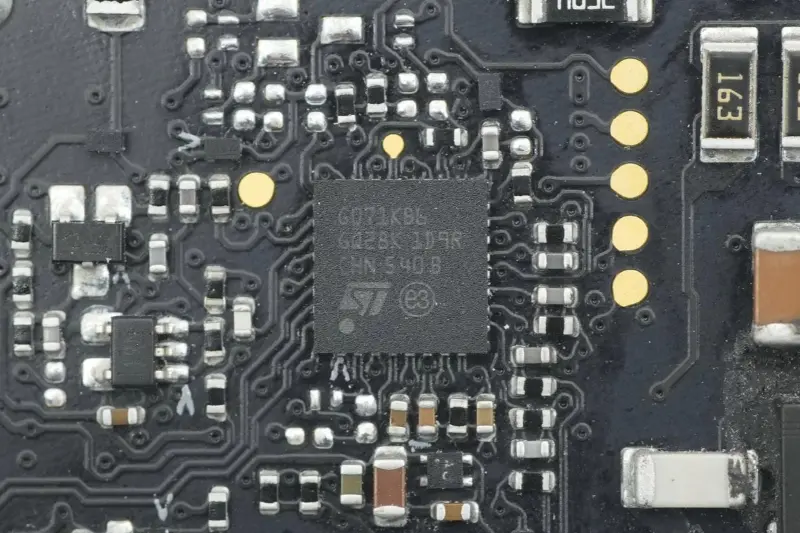

STMicroelectronics STM32G071KB MCU teras M0, Denyar 128K terbina dalam, RAM 36K, frekuensi utama 64MHz, dibungkus dalam UFQFPN32, digunakan untuk kawalan pemacu utama bekalan kuasa.

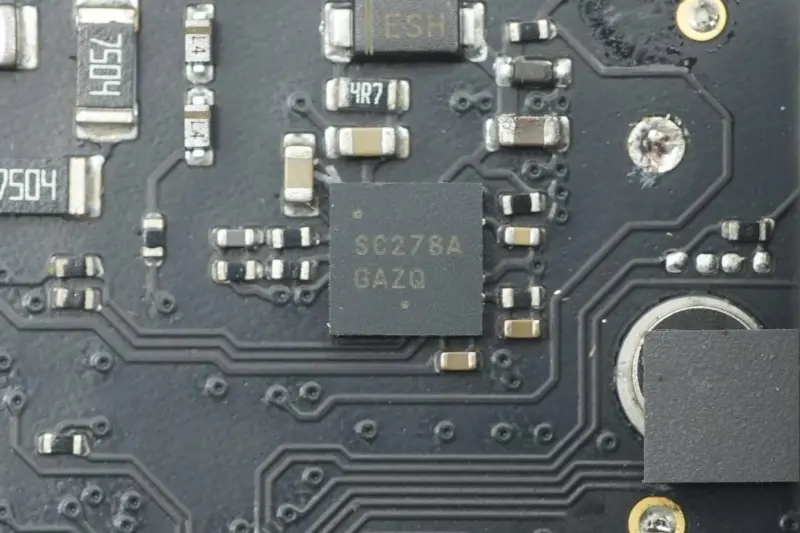

Pemacu untuk dua tiub suis LLC ialah model tersuai daripada ON Semiconductor, bertanda SC278A, dibungkus dalam DFN‑10.

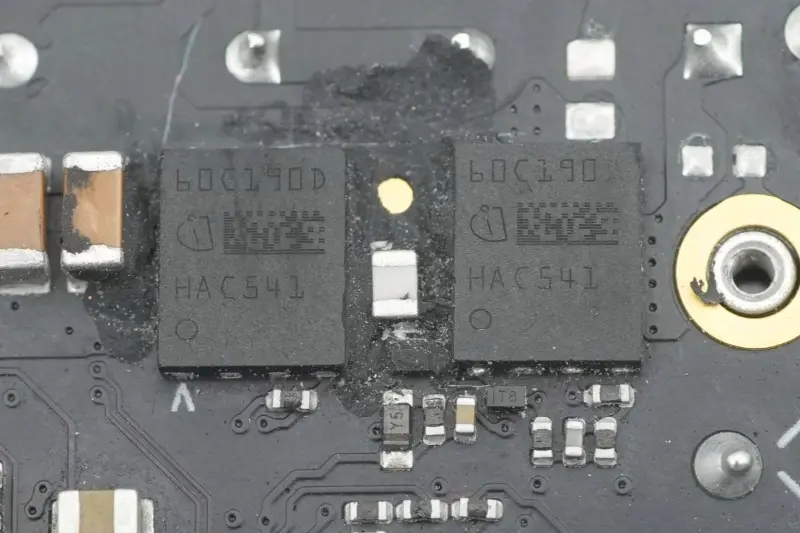

Dua tiub suis LLC adalah daripada Infineon, bertanda 60C190D, model tersuai untuk Apple, dibungkus dalam TSON‑8‑6.

Dua kapasitor resonan adalah daripada VISHAY.

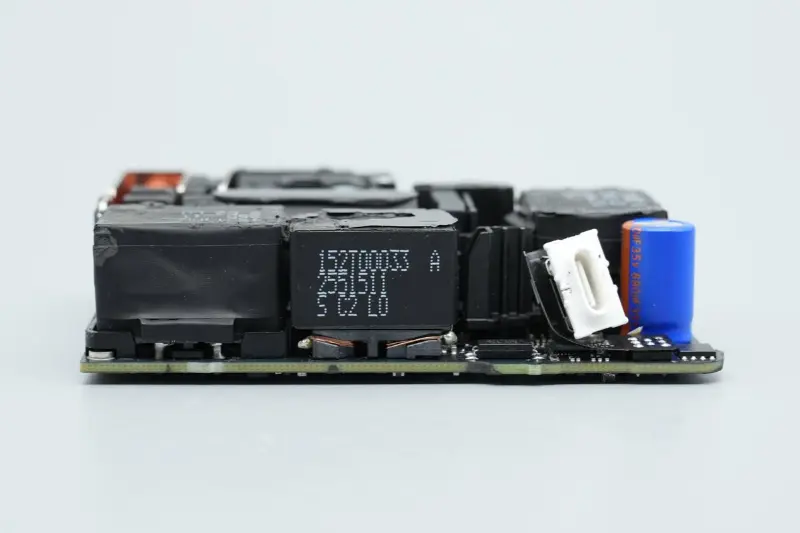

Transformer, optocoupler, kapasitor penapis output, cip protokol dan tiub suis VBUS dipasang pada satu sisi hujung output.

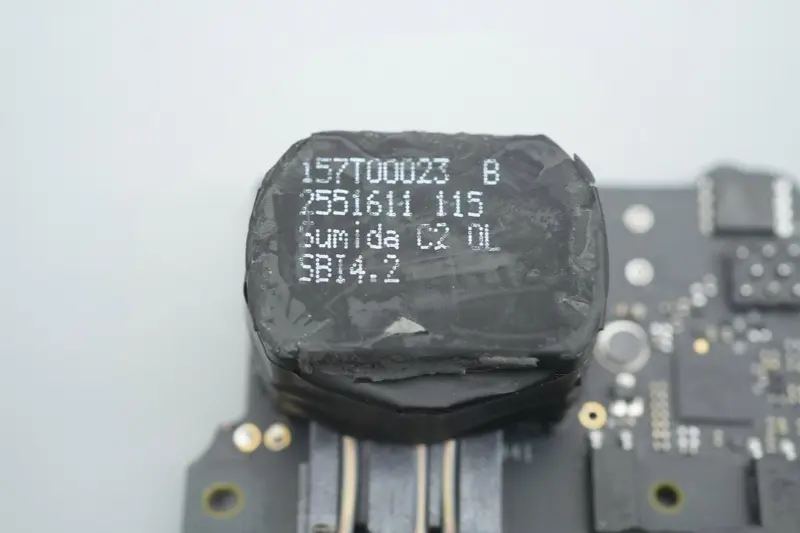

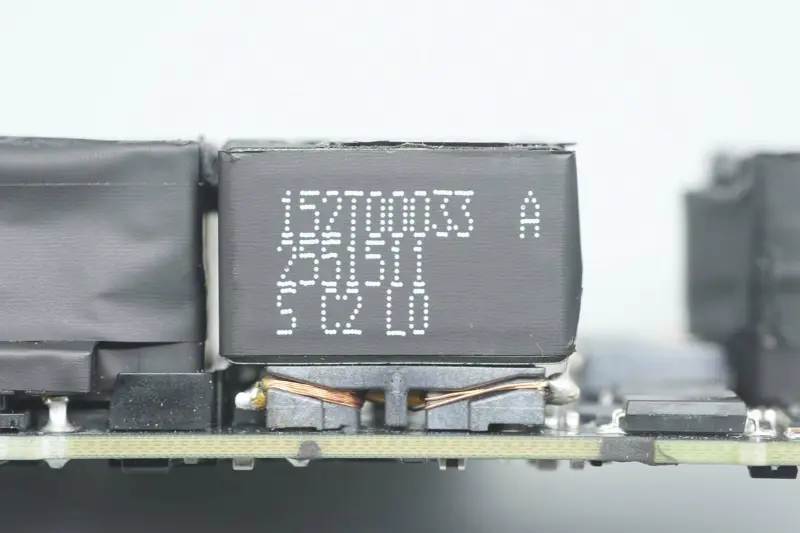

Transformer dibekalkan oleh Sumida.

Dua kapasitor Y hitam digunakan untuk anti-gangguan.

Gambar dekat dua optocoupler, digunakan untuk voltan keluaran maklum balas dan perlindungan litar.

Gambar dekat kapasitor Y ketiga.

Penukar injak turun untuk menghidupkan pengawal pembetulan segerak.

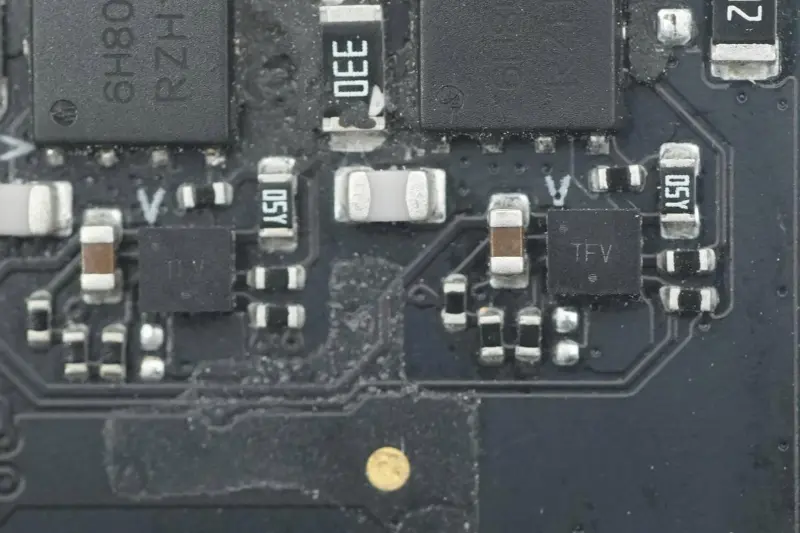

Dua pengawal pembetulan segerak model tersuai adalah daripada ON Semiconductor, bertanda TFV, dibungkus dalam WDFN8.

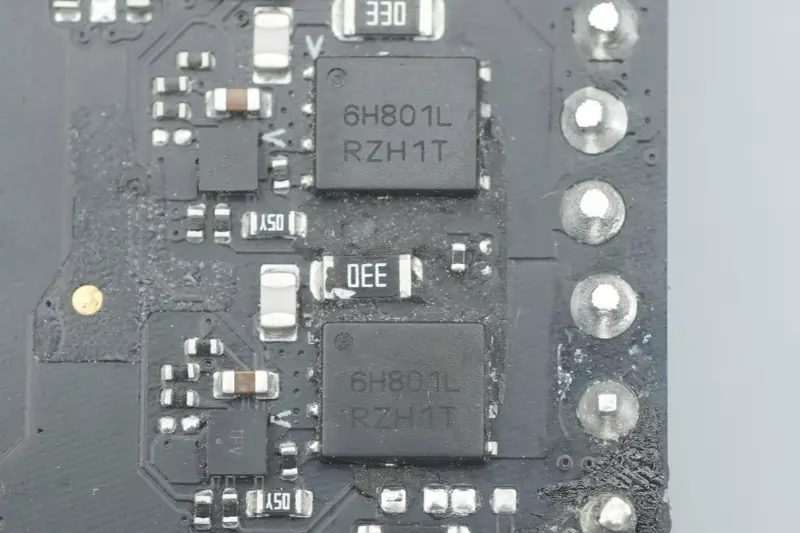

Tiub penerus segerak adalah daripada ON Semiconductor, model NTMFS6H801NL, tiub NMOS, menahan voltan 80V, pada rintangan 2.7mΩ, dibungkus dalam DFN5.

Kapasitor penapis keluaran adalah daripada Lelon.

Spesifikasi kapasitor ialah 35V 680μF.

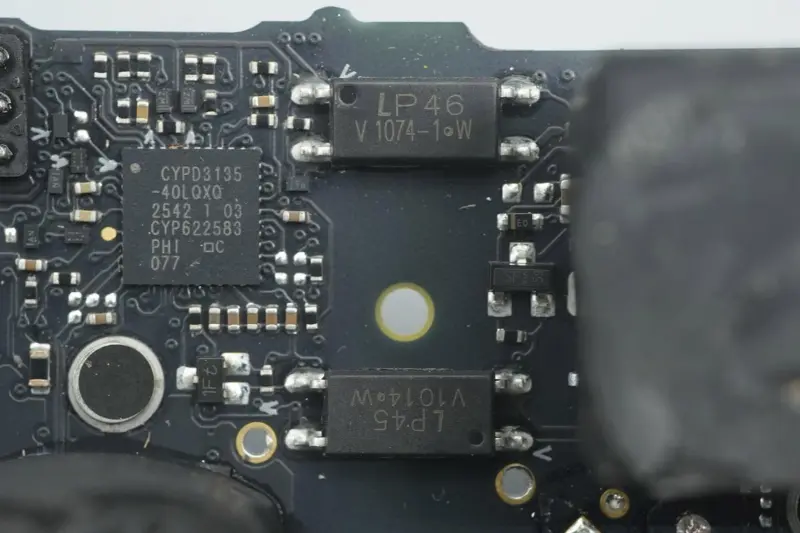

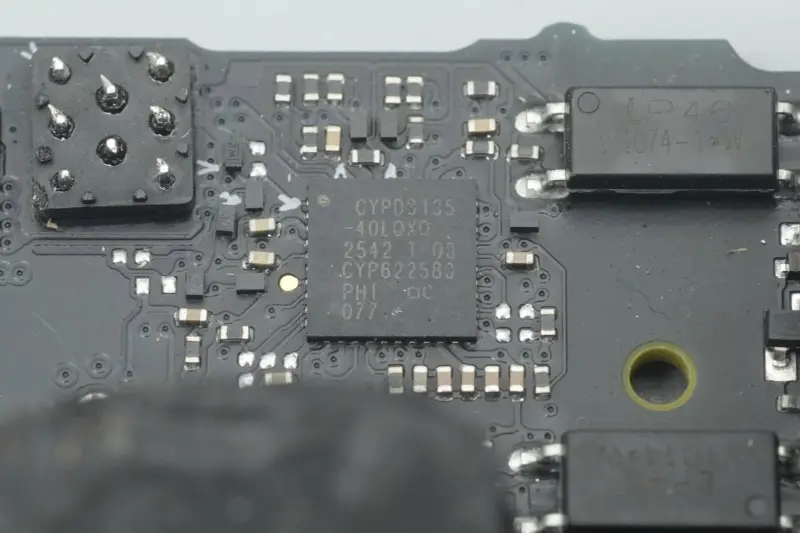

Cip protokol menggunakan Infineon CYPD3135, cip protokol pengecasan pantas USB PD3.1 pertama dalam industri, disesuaikan oleh Apple kepada Infineon.

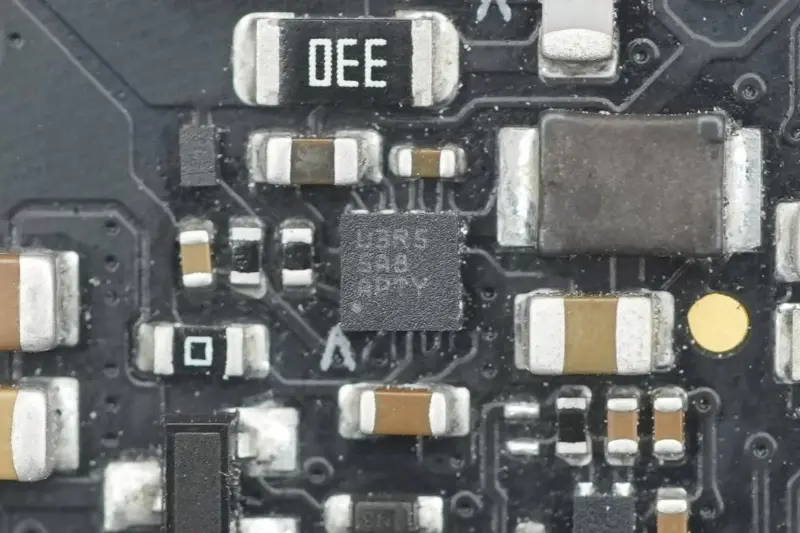

Penguat untuk pengesanan arus keluaran.

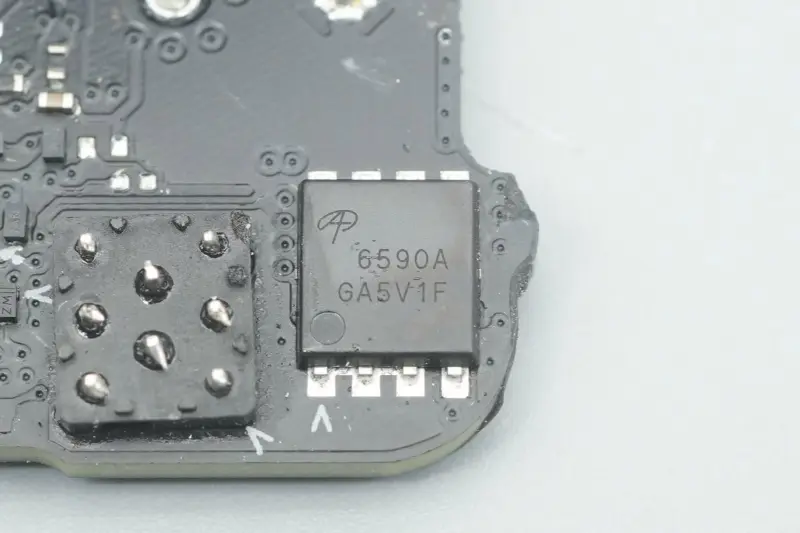

Tiub suis VBUS keluaran adalah daripada AOS, model AON6590A, tiub NMOS, menahan voltan 40V, pada rintangan 0.99mΩ, dibungkus dalam DFN5*6.

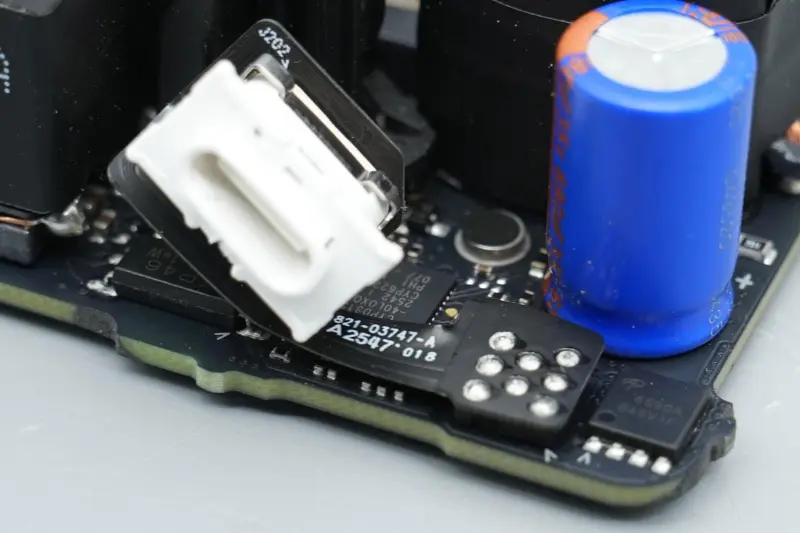

Bekas port USB‑C disambungkan ke PCB utama melalui papan litar fleksibel.

Gambar dekat bekas port USB-C.

Ringkasan

Pengecas pantas 140W baharu Apple A3607 meneruskan bahasa reka bentuk minimalis Apple yang konsisten, dan penampilan dan saiz keseluruhannya sangat konsisten dengan A2452 generasi sebelumnya. Walau bagaimanapun, terdapat beberapa perbezaan terperinci: klip logam untuk penetapan tambahan ditambah pada slot modul pin boleh tanggal.

Dari segi prestasi, sambil berfungsi sebagai bekalan kuasa utama untuk peranti generasi baharu Apple, ia juga sangat serasi dengan model lama terdahulu, memberikan pengecasan pantas sehingga 140W PD3.1 untuk peranti.

Pengecas masih menggunakan seni bina kecekapan tinggi PFC + LLC + step-down segerak, dengan susun atur keseluruhan yang padat dan reka bentuk pelesapan haba pepejal. Dari segi komponen teras, atas dasar bahawa pengawal masih cip nombor bahagian yang sama daripada NXP, STMicroelectronics, ON Semiconductor dan Infineon, peranti kuasa hampir disatukan sebagai produk tersuai Infineon, menjadikan penyelesaian keseluruhan lebih intensif dan disesuaikan, dan prestasi kecekapan tenaga dijangka terus dipertingkatkan.
